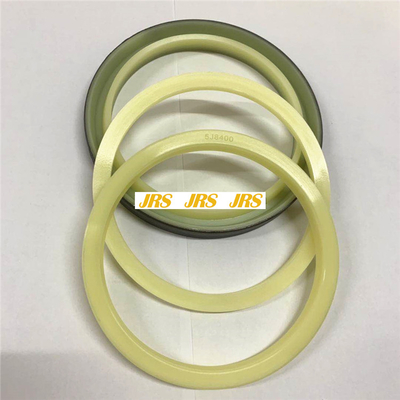

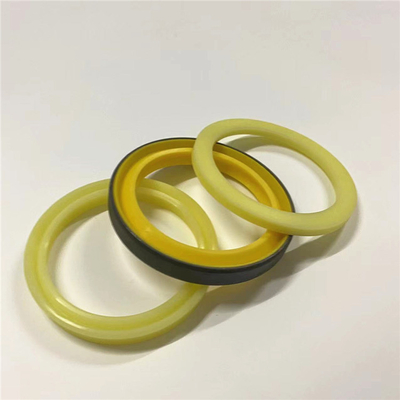

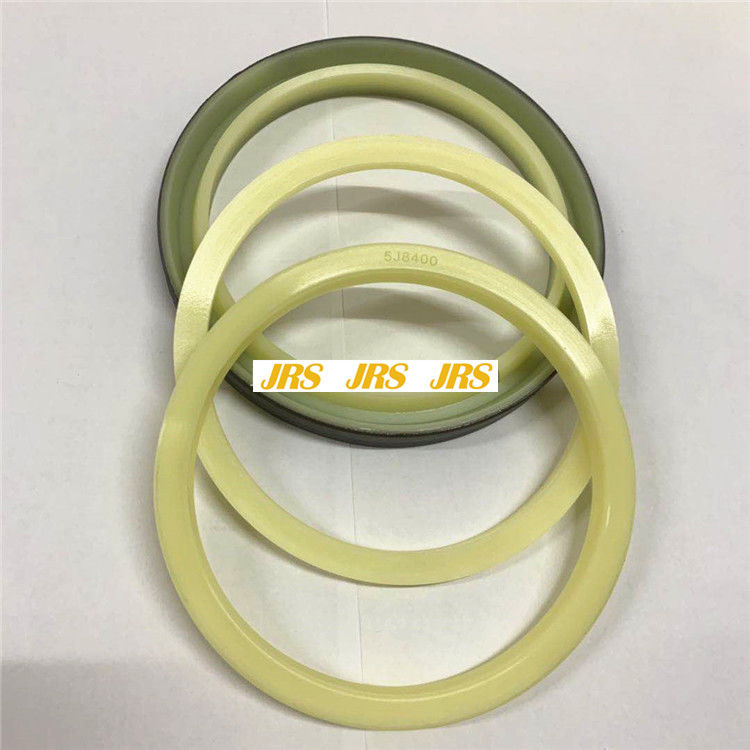

5J8150 5J8375 5J8200 5J8175 5J8350 5J8325 5J8225 5J8275 5J8300 4T5699 5J8400

제거 절차
제품의 검사, 유지보수, 테스트, 조정 및 수리를 수행하는 동안 유체가 포함되도록 주의해야 합니다. 유체를 포함하는 모든 구획을 열거나 구성 요소를 분해하기 전에 적절한 용기로 유체를 수집할 준비를 하십시오. 제품의 유체를 수집하고 포함하는 데 적합한 도구 및 용품에 대해서는 특수 간행물 NENG2500, "딜러 서비스 도구 카탈로그"를 참조하십시오. 모든 유체는 지역 규정 및 명령에 따라 폐기하십시오.
모든 부품을 오염 물질로부터 깨끗하게 유지하십시오. 오염 물질은 급격한 마모 및 구성 요소 수명 단축을 유발할 수 있습니다.
그림 1 g01150693
하네스 어셈블리 (3)을 분리합니다.
볼트 (1)과 캠축 위치 센서 (2)를 제거합니다.
캠축 위치 센서 (2)에서 O-링 씰을 제거합니다. 설치 절차
모든 부품을 오염 물질로부터 깨끗하게 유지하십시오. 오염 물질은 급격한 마모 및 구성 요소 수명 단축을 유발할 수 있습니다.
그림 2 g01150693
캠축 위치 센서 (2)에 새 O-링 씰을 설치합니다. 깨끗한 엔진 오일로 O-링 씰에 윤활유를 바릅니다.
캠축 위치 센서 (2)를 전면 하우징에 놓고 볼트 (1)을 설치합니다. 볼트 (1)을 28 7 N m (21 5 lb ft)의 토크로 조입니다.
하네스 어셈블리 (3)을 연결합니다.
